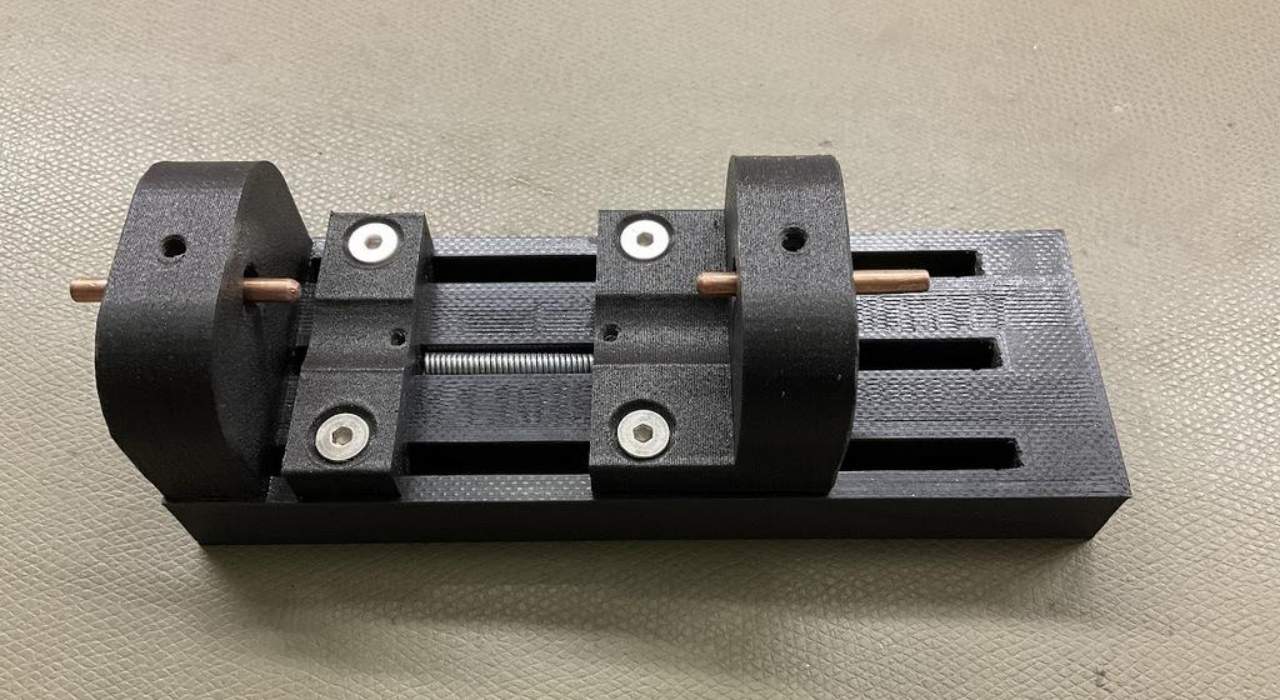

Este artículo explica cómo la impresión 3D ayuda a las empresas de energía renovable a producir piezas funcionales más rápido, al tiempo que obtienen una mayor libertad de diseño y una menor inversión inicial.
Los cambios de diseño en los equipos energéticos son frecuentes. Una carcasa de inversor solar probada este trimestre puede necesitar ajustes estructurales el próximo trimestre. La tecnología de monitoreo de palas de turbinas eólicas sigue mejorando y los diseños de soportes de sensores se actualizan con ella. Con la fabricación tradicional, cada cambio de diseño requiere volver a trabajar los moldes y reconfigurar las herramientas, lo que a menudo retrasa el trabajo por semanas.
Después de adoptar la impresión 3D, solo necesita modificar el archivo CAD. Las piezas revisadas pueden estar disponibles en unos pocos días. Sin cambios de molde, sin cantidad mínima de pedido. Cuando los equipos de ingeniería necesitan iterar prototipos rápidamente o lanzar productos de próxima generación con dimensiones actualizadas, esta ventaja de velocidad se traduce directamente en un progreso más rápido del proyecto.
Los equipos de energía renovable son cada vez más compactos y los requisitos de rendimiento también aumentan. Los ingenieros persiguen:
Estas geometrías son difíciles de lograr con moldeo por inyección o mecanizado CNC, y algunas simplemente no se pueden fabricar. La fabricación aditiva puede formar cavidades internas, estructuras reticulares y canales curvos de una sola vez, permitiendo que la geometría de la pieza realmente satisfaga las necesidades de rendimiento.
Las líneas de producción tradicionales se basan en herramientas fijas y producción en masa. Se adaptan a productos de consumo estandarizados. Pero los proyectos de energía renovable implican docenas de especificaciones de componentes. Cubren muchas áreas como la energía solar, la energía eólica, las baterías y la energía del hidrógeno.
La impresión 3D es una plataforma de fabricación digital. Los diseños se almacenan como archivos digitales. Puede producir bajo demanda y la cantidad se ajusta al proyecto. Esta flexibilidad se ajusta a las características de la cadena de suministro de energía renovable, porque las especificaciones del proyecto varían según el sitio, el clima y la generación del equipo.

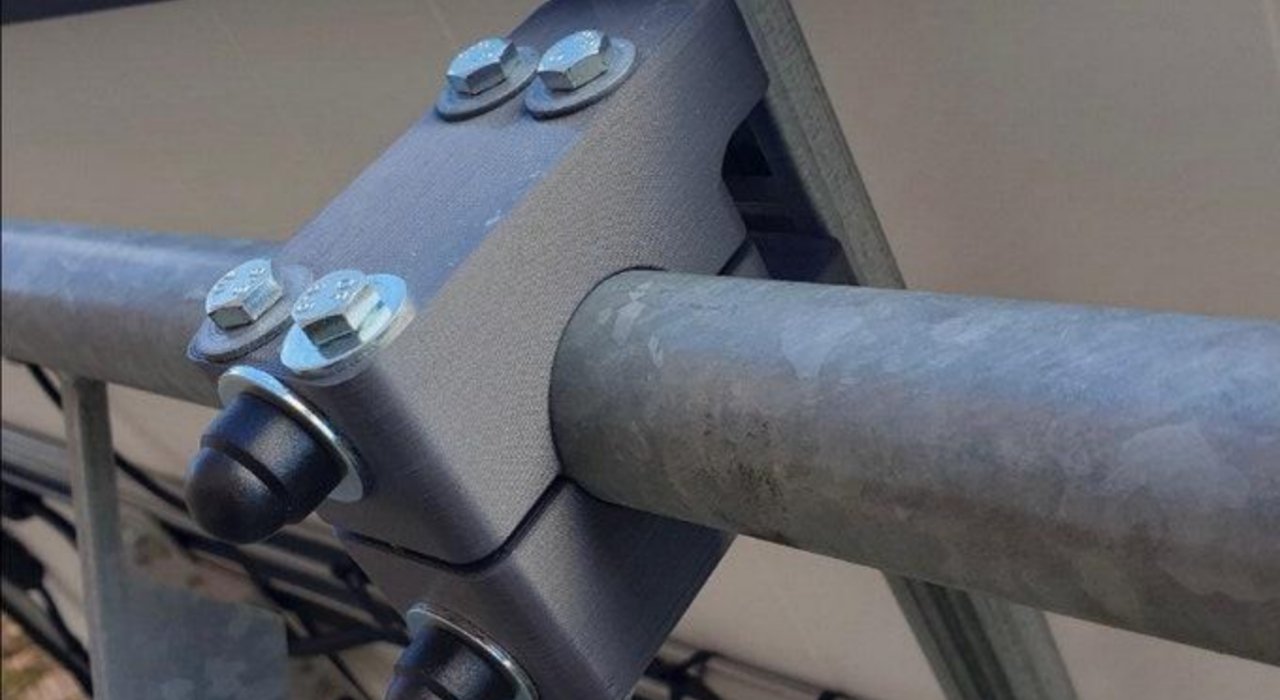

Las plantas de energía solar necesitan muchas piezas auxiliares además de las propias células. Los soportes de montaje aseguran los módulos en ángulos precisos. Los clips de gestión de cables organizan el cableado en conjuntos grandes. El soporte del sensor monta el equipo de monitoreo de posición a la altura y orientación correctas.
Estas piezas deben resistir ambientes al aire libre, coincidir con secciones transversales de perfiles específicos y, a veces, requieren ángulos personalizados para instalaciones en el techo o en el suelo. La impresión 3D puede producir soportes de montaje, accesorios de posicionamiento y componentes de enrutamiento de cables según el diseño específico de cada proyecto.

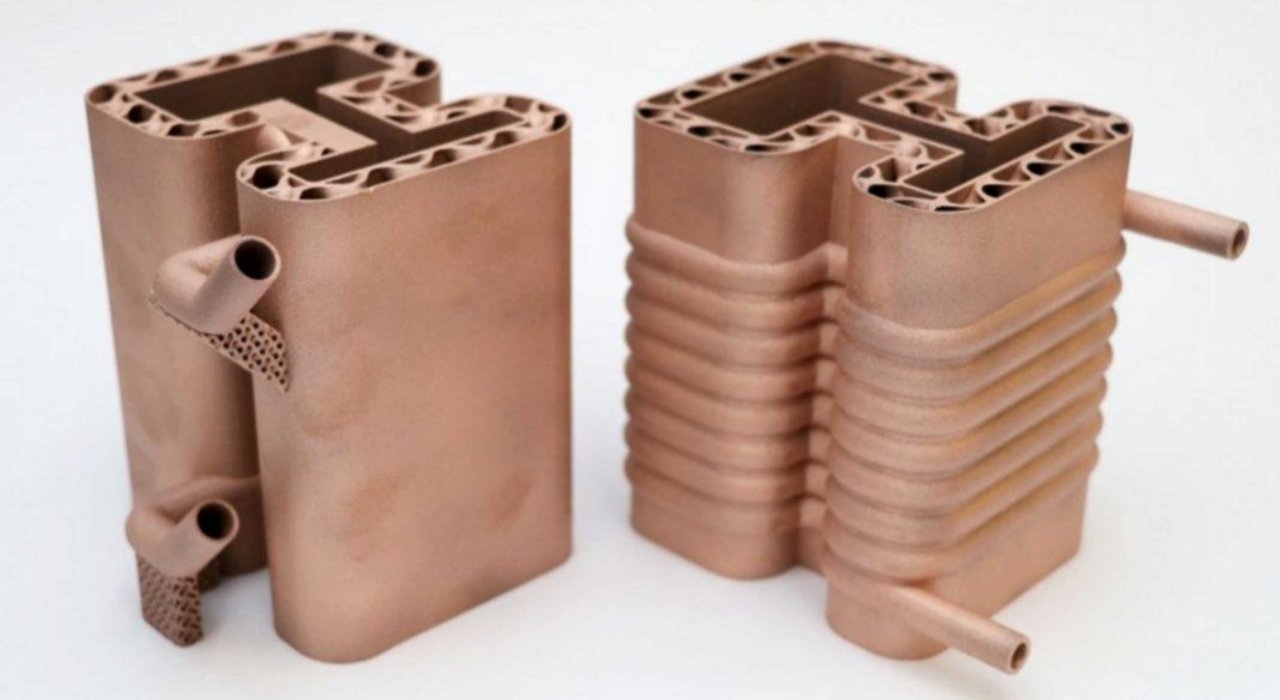

Los inversores solares y los equipos de electrónica de potencia generan mucho calor durante su funcionamiento. La gestión térmica eficaz depende de conductos de aire, carcasas de ventiladores y canales de refrigeración bien diseñados. Los conductos de flujo de aire internos de estas piezas son en su mayoría estructuras curvas o ramificadas, que son muy adecuadas para la fabricación aditiva.
Los conductos de aire impresos tienen paredes interiores lisas y baja resistencia al flujo de aire. Las cubiertas del ventilador pueden integrar la estructura de montaje directamente en la carcasa. Las piezas del canal de refrigeración se pueden diseñar para adaptarse a la forma de los componentes generadores de calor.

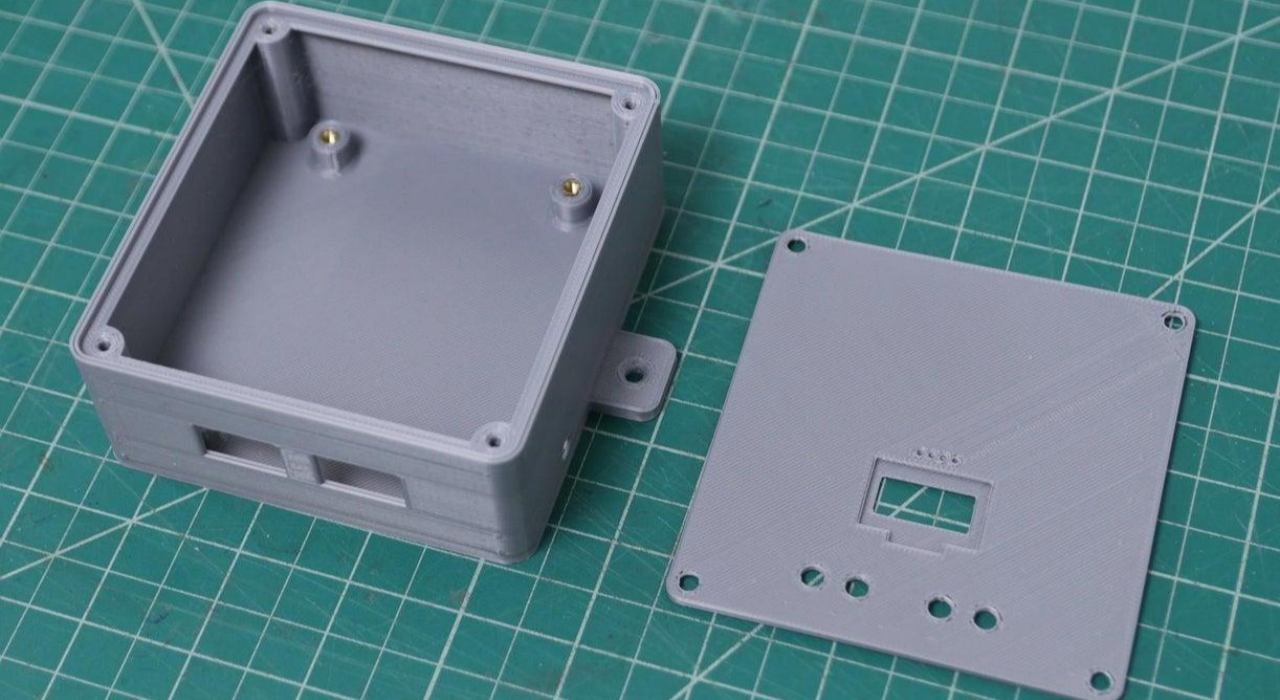

Las centrales fotovoltaicas necesitan implementar una gran cantidad de hardware de monitorización. Las carcasas de los sensores protegen los equipos de medición del polvo, la lluvia y la radiación ultravioleta. Las cubiertas de las cajas de conexiones protegen los puntos de conexión eléctrica. Los gabinetes de medidores garantizan que los recolectores de datos y los módulos de comunicación funcionen de manera segura en el campo.
La impresión 3D puede producir estas piezas protectoras en pequeños lotes y personalizarlas según los modelos de sensores y las posiciones de instalación. Cuando las dimensiones de la carcasa necesitan cambiar después de cambiar a nuevos sensores, simplemente puede modificar el archivo y volver a imprimir. No es necesario hacer un molde nuevo.

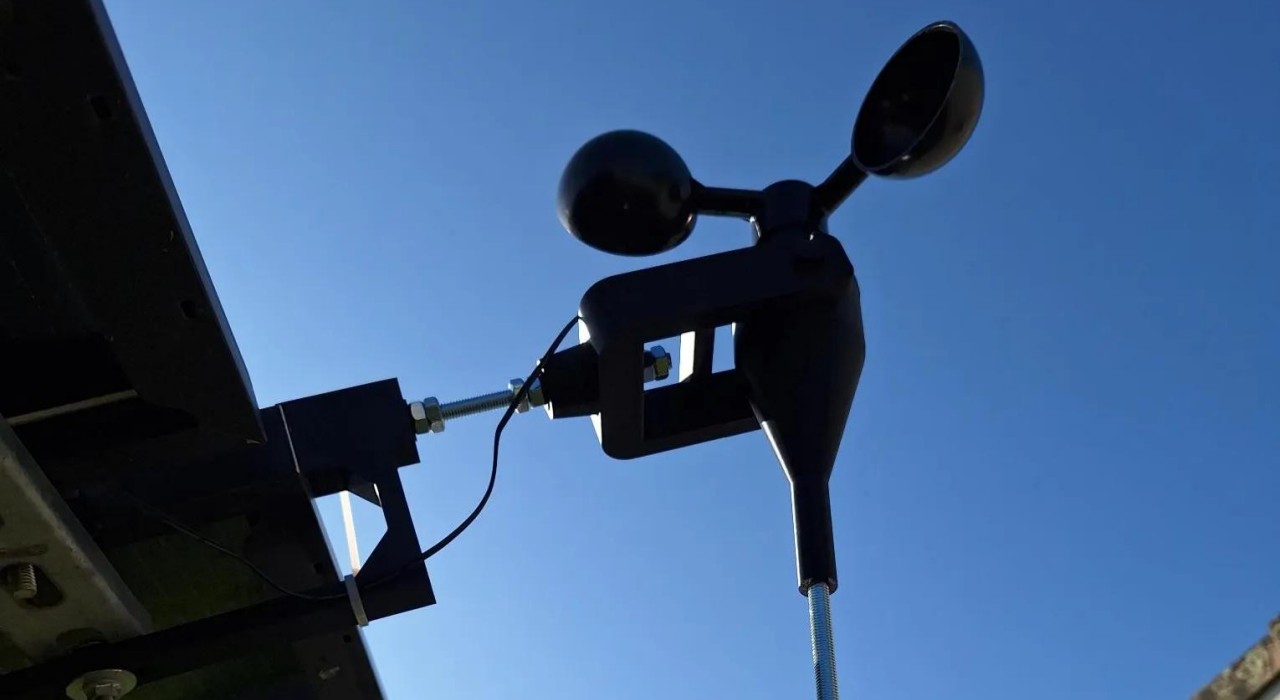

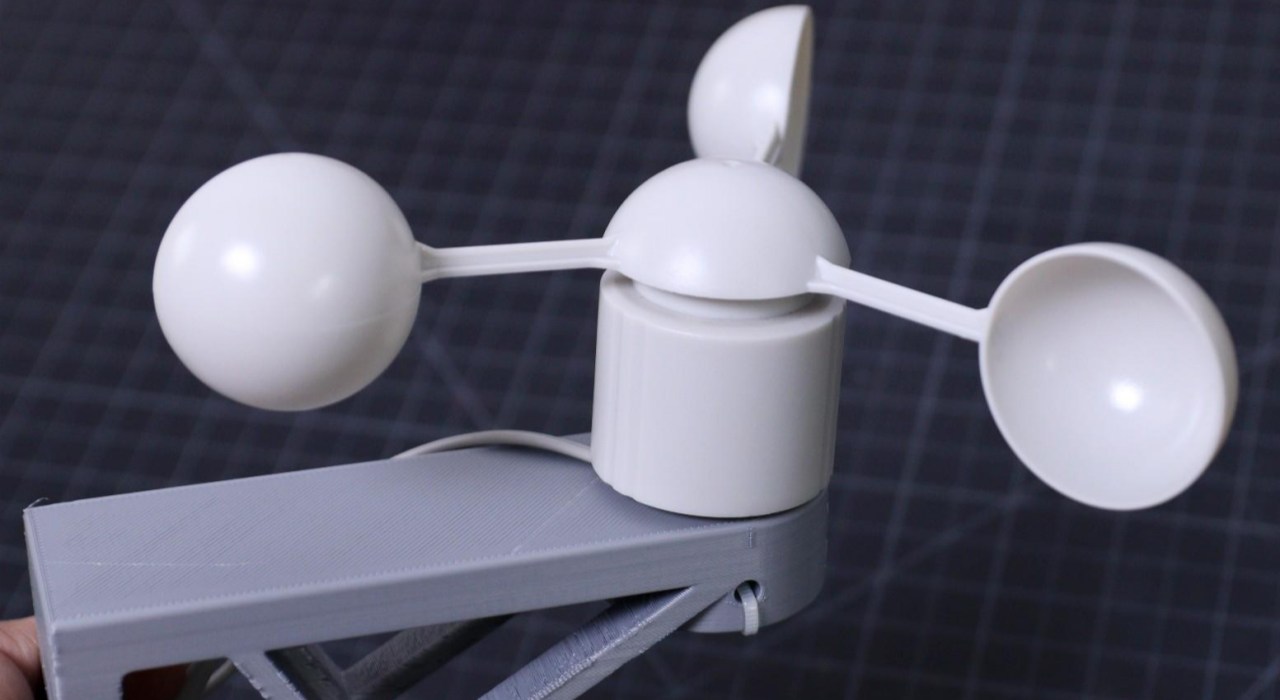

Las turbinas eólicas modernas llevan docenas de sensores que miden la vibración, la temperatura, el ángulo de inclinación y la velocidad del viento. Cada sensor necesita una carcasa o soporte montado en una posición específica dentro de la góndola, a lo largo de la torre o en la raíz de la pala.
Las carcasas y soportes de sensores impresos en 3D pueden adaptarse a superficies curvas o espacios estrechos dentro de la góndola. Las cubiertas protectoras protegen los sensores de la humedad y el impacto mecánico durante el funcionamiento.
Dentro de la góndola de la turbina eólica, cables y líneas hidráulicas pasan por equipos giratorios. El espacio es muy reducido. Las guías de cables, los soportes de enrutamiento y las cubiertas protectoras mantienen estas líneas organizadas y fijas. Previenen vibraciones y desgaste.
Las piezas de gestión de cables impresas en 3D pueden coincidir con precisión con la estructura interna de la góndola. Las cubiertas protectoras personalizadas pueden proteger conectores y puntos de cableado sensibles. Los diferentes modelos de aerogeneradores tienen diferentes diseños internos. Estas piezas normalmente se fabrican sólo en pequeños lotes.

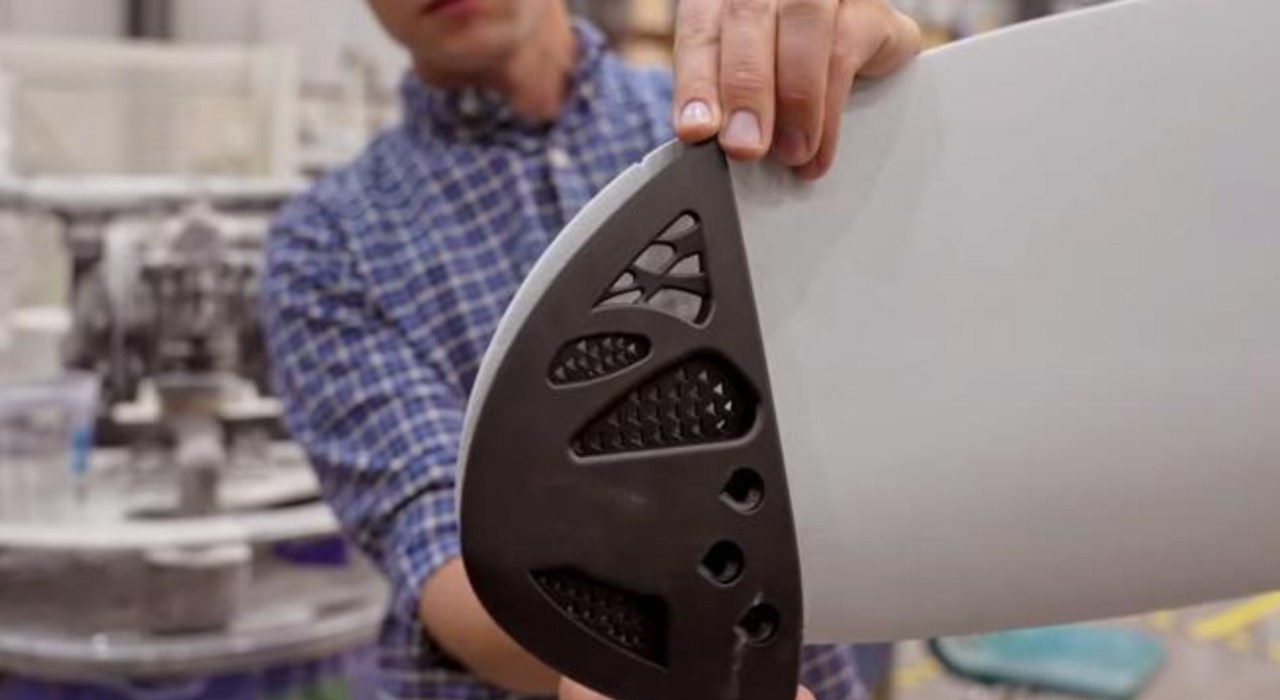

Los trabajadores de mantenimiento de energía eólica trabajan en altura, en espacios estrechos. El tiempo apremia. Los dispositivos de inspección personalizados ayudan a los técnicos a posicionar las herramientas con precisión al comprobar las hojas o las cajas de engranajes. Las ayudas para la instalación facilitan la alineación de las piezas de repuesto.
Las herramientas de mantenimiento impresas en 3D y los accesorios de reparación temporales pueden acortar eficazmente el tiempo de cada tarea de mantenimiento. Si es necesario realizar ajustes después del primer uso del dispositivo en el campo, puede simplemente modificar el archivo y reimprimirlo. No es necesario reemplazar todo el conjunto de herramientas.

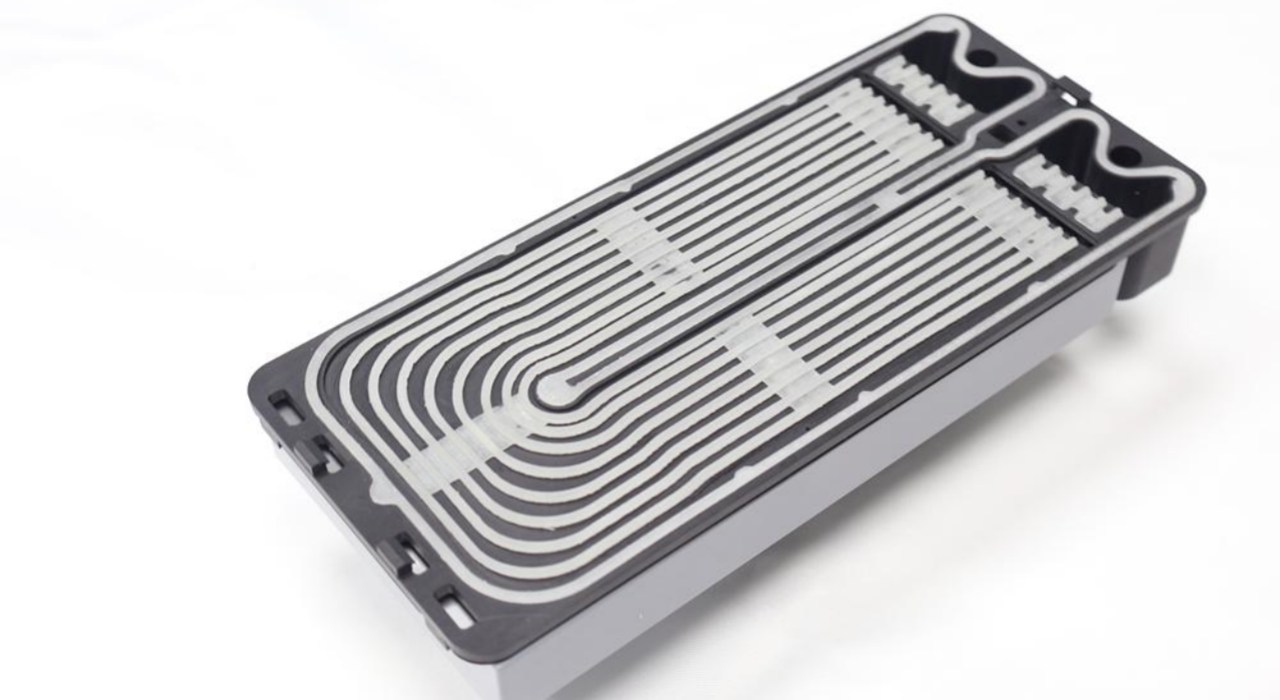

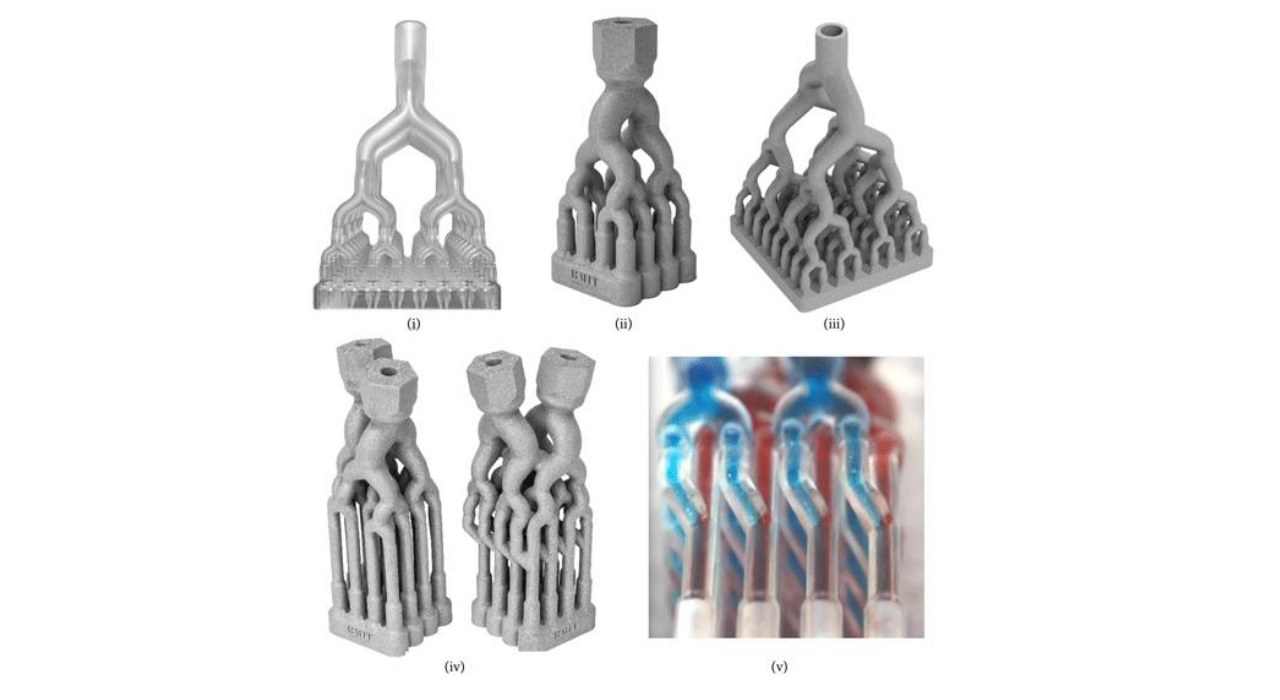

En los sistemas de almacenamiento de energía comerciales y a escala de red, los paquetes de baterías generan calor durante la carga y descarga. Los conductos de aire de refrigeración, los canales de flujo de aire y las carcasas de los ventiladores son responsables de dirigir el aire o el líquido alrededor de los módulos de celdas para mantener temperaturas de funcionamiento seguras.
Estas piezas de refrigeración suelen tener una geometría interna compleja. Los canales de flujo de aire ramificados distribuyen los medios de enfriamiento de manera uniforme por todo el paquete de baterías. Las carcasas de ventilador integran orejas de montaje, labios de sellado e interfaces de conducto en una sola pieza impresa. Estas estructuras se pueden fabricar con impresión 3D, sin invertir en costosos moldes de varias piezas.
Los sistemas de almacenamiento de energía integran una gran cantidad de celdas, placas BMS, mazos de cables y conectores en gabinetes compactos. Las piezas de soporte internas fijan las posiciones de los módulos de celda. Las estructuras de enrutamiento de cables mantienen los cables de alto voltaje separados y asegurados.
Los gabinetes impresos y los soportes internos pueden aprovechar mejor el espacio dentro del gabinete de la batería. Si las especificaciones de la celda o el diseño de BMS cambian en el producto de próxima generación, puede modificar el modelo CAD para crear nuevos soportes. No es necesario desechar los moldes originales.
Durante el desarrollo de baterías y la inspección de calidad, los dispositivos de prueba mantienen las celdas o módulos en posiciones precisas para realizar pruebas de rendimiento eléctrico y térmico. Los soportes de sensores colocan termopares y sondas de voltaje en puntos de medición designados en el paquete de baterías.
Los dispositivos de prueba impresos en 3D son rápidos de producir y fáciles de modificar. Después de que cambie el plan de prueba o las especificaciones de la celda, puede obtener nuevos dispositivos en unos pocos días. El laboratorio de pruebas puede adaptarse al ritmo de desarrollo más rápidamente, sin verse frenado por las herramientas.
La industria de la energía del hidrógeno se encuentra en la etapa piloto y de I+D. Las plataformas de prueba para pilas de combustible, electrolizadores y dispositivos de almacenamiento de hidrógeno necesitan una gran cantidad de accesorios, soportes de sensores y soportes de montaje de equipos personalizados.
La impresión 3D puede producir carcasas protectoras de sensores, soportes de montaje de instrumentos de medición y accesorios de alineación de conjuntos de pilas de acuerdo con las necesidades específicas del banco de pruebas.
Las pilas de combustible y los electrolizadores tienen requisitos estrictos para los campos de flujo interno y las estructuras de gestión térmica. Se pueden fabricar rápidamente piezas de canales de flujo experimentales, prototipos de colectores de refrigeración y piezas de prueba de distribución de gas con fabricación aditiva y utilizarlos directamente para evaluación y verificación. La geometría del canal de flujo todavía se ajusta constantemente. Se pueden probar múltiples opciones de diseño en poco tiempo. No es necesario invertir en herramientas de mecanizado para cada diseño.
Los sistemas de energía de hidrógeno implican gas a alta presión, altas temperaturas y estrictos requisitos de seguridad. Las piezas que entran en contacto directo con hidrógeno a alta presión y las piezas con funciones de sellado críticas para la seguridad deben utilizar materiales certificados y procesos de fabricación probados.
La impresión 3D se adapta a piezas auxiliares, piezas estructurales y piezas de prueba en sistemas de hidrógeno. Para piezas que soportan presión o piezas críticas para el sellado, debe evaluar si el material y el proceso de impresión elegidos cumplen con los estándares industriales y los requisitos de certificación aplicables.

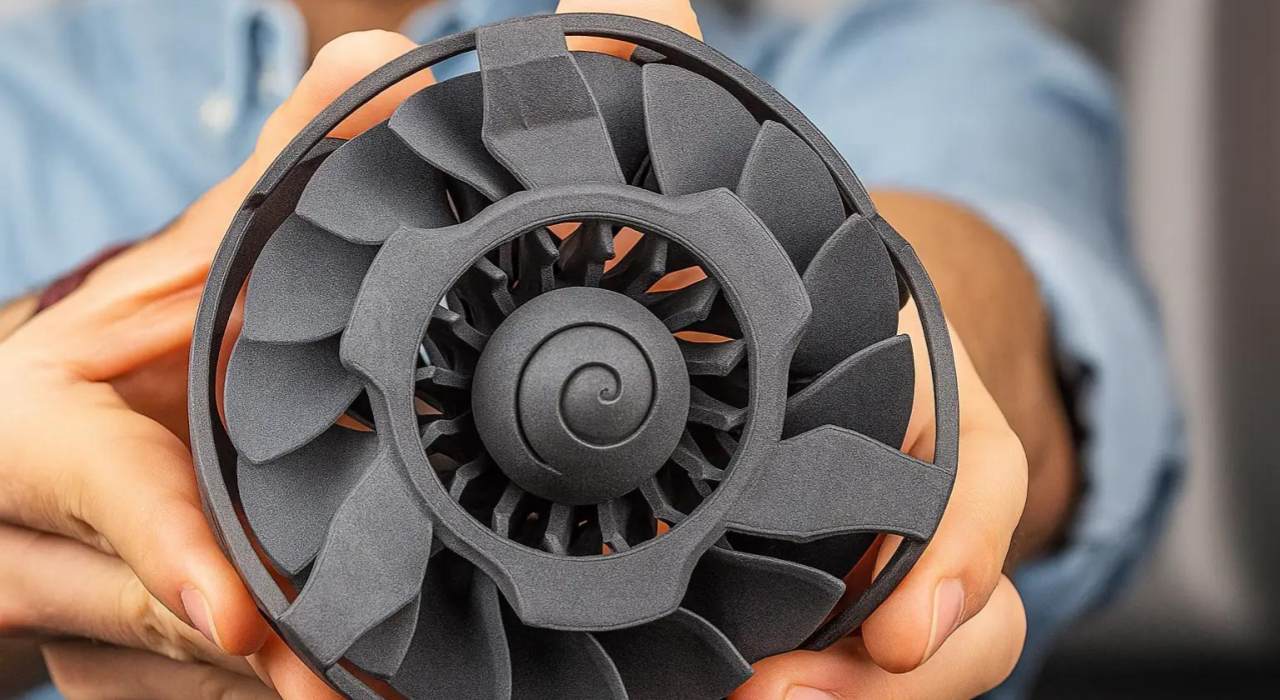

PA12 (Nylon 12) es uno de los materiales más utilizados en piezas impresas en 3D para energía renovable. Tiene buena resistencia mecánica, buena resistencia química y estabilidad térmica, con una resistencia a la temperatura de aproximadamente 170°C. Se utiliza habitualmente para carcasas, soportes, conductos de aire, guías de cables y cubiertas protectoras.
El nailon reforzado con fibra de vidrio proporciona mayor rigidez a los soportes estructurales. El TPU es adecuado para soportes y juntas de amortiguación de vibraciones. Otros polímeros de ingeniería como el PA11 amplían aún más las opciones de materiales.
La impresión 3D de resina de fotopolímero (SLA/DLP) puede producir piezas con detalles superficiales finos y alta precisión dimensional. En el campo de las energías renovables, las piezas de resina se utilizan principalmente para:
Verificar el diseño de apariencia de las carcasas antes de la fabricación del molde.
Comprobación del ajuste de montaje de cajas de varios componentes
Fabricación de carcasas finas para medidores y cubiertas protectoras para conectores.
Prototipos de soportes de sensores con geometrías complejas
Los materiales de resina son adecuados para evaluar la apariencia, el ajuste y la calidad de la superficie en las primeras etapas. Los tipos de resina disponibles actualmente ya incluyen resinas de grado de ingeniería con mayor tenacidad y resistencia al calor.

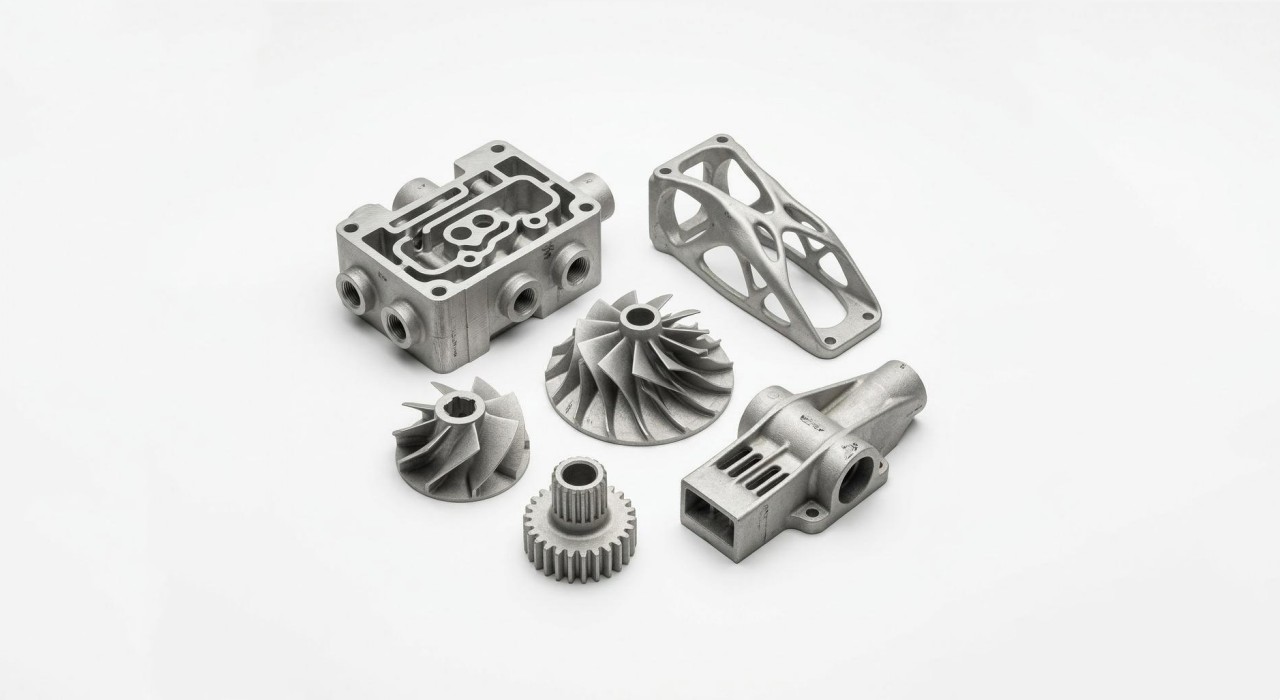

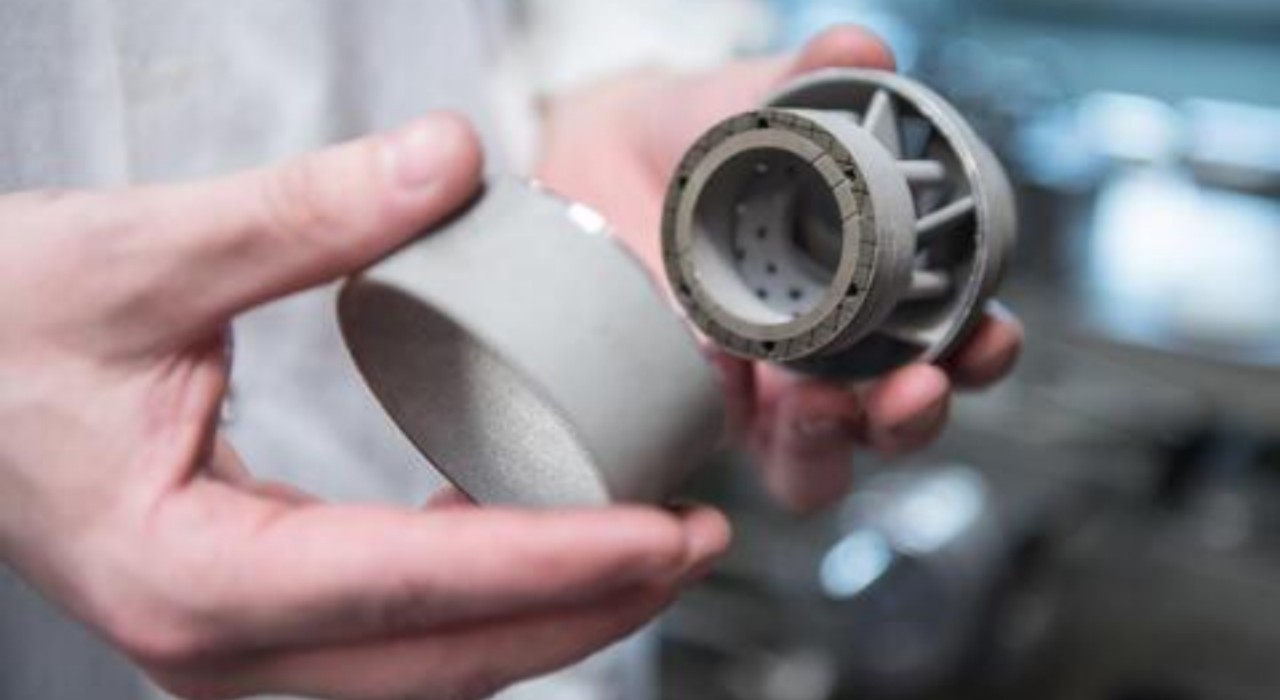

Cuando las piezas necesitan soportar cargas mecánicas elevadas, altas temperaturas o entornos corrosivos, la impresión 3D en metal es una alternativa al mecanizado. Los soportes estructurales de aleación de aluminio y los disipadores de calor combinan peso ligero con ventajas de resistencia. El acero inoxidable es adecuado para ambientes corrosivos o temperaturas de funcionamiento más altas.
En el campo de las energías renovables, las piezas impresas de metal se pueden utilizar para intercambiadores de calor, soportes de carga y piezas expuestas a entornos industriales o exteriores hostiles.

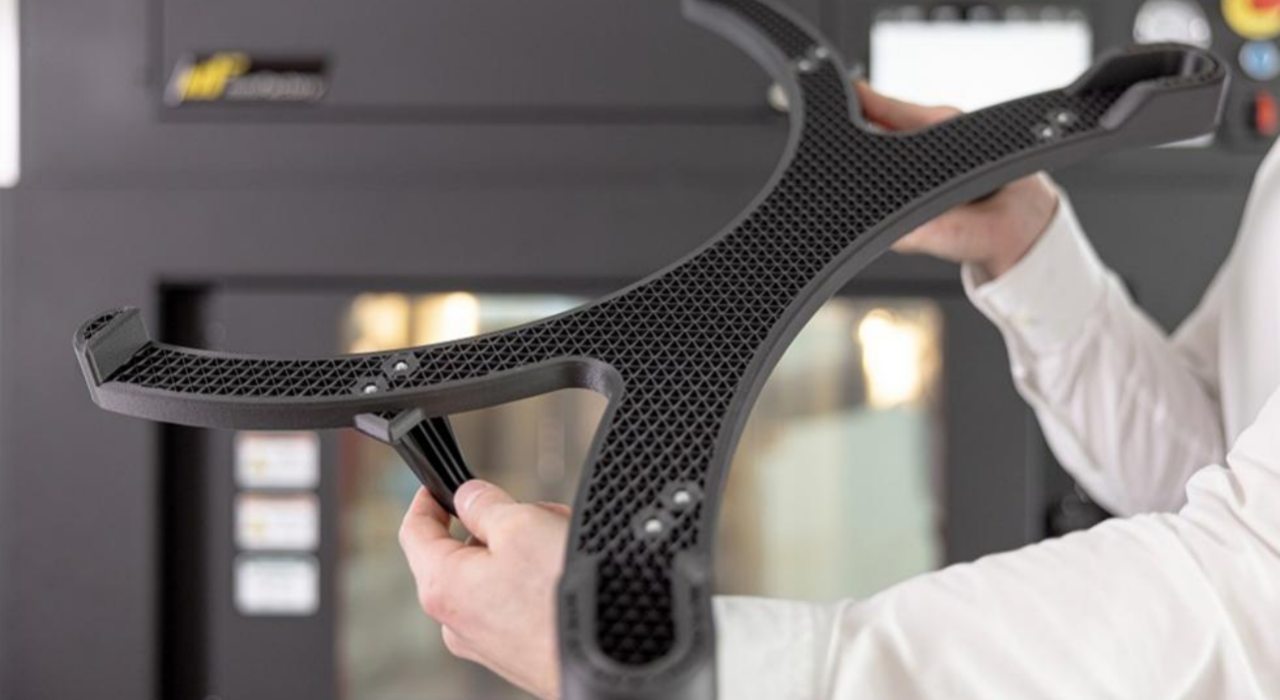

Las piezas más ligeras reducen los costos de envío, simplifican la instalación y mejoran el rendimiento de las piezas móviles. La impresión 3D admite la optimización de la topología. Elimina material en áreas de baja tensión manteniendo la estructura intacta.
En los sistemas de seguimiento solar, los soportes más ligeros también reducen la carga sobre el motor de accionamiento. En las turbinas eólicas, las carcasas de los sensores y las guías de cables más ligeras reducen la acumulación de peso dentro de la góndola. Menos peso significa menores costos de instalación y una mejor eficiencia del sistema.

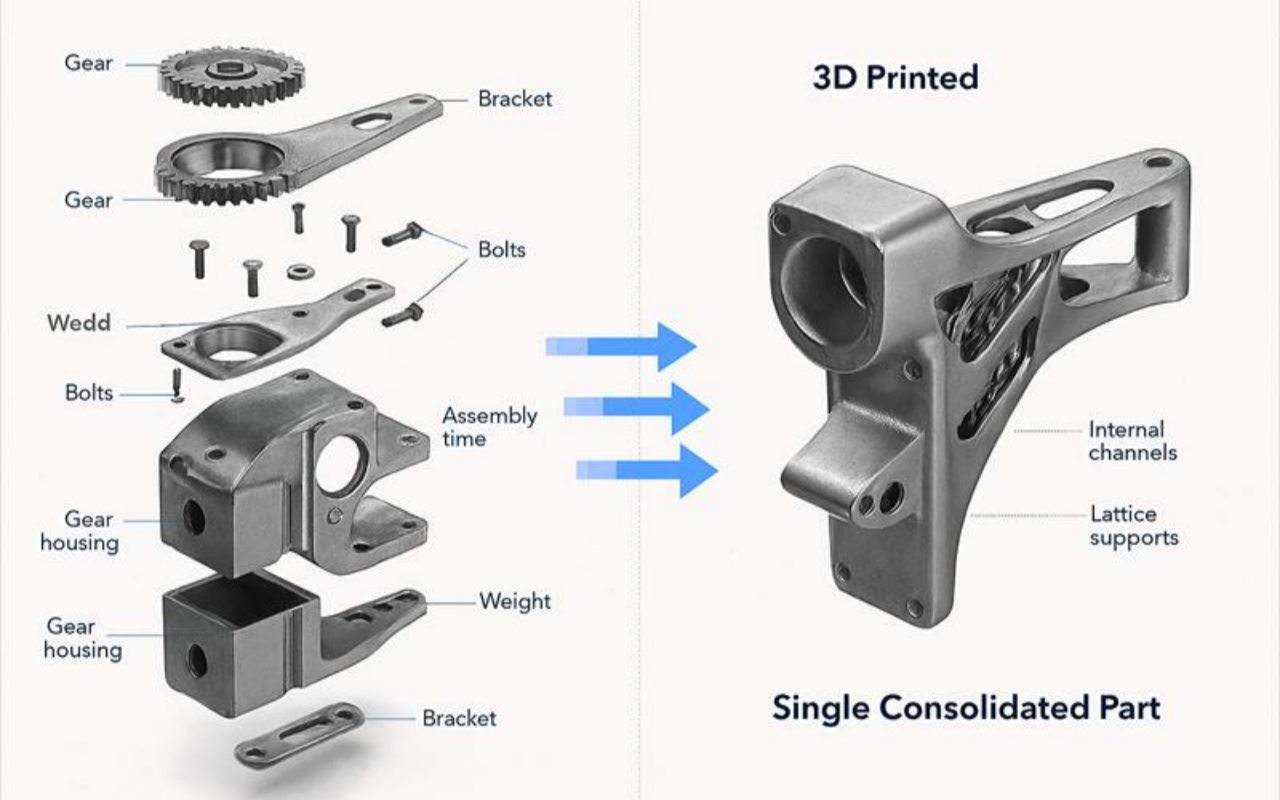

Un conjunto tradicional puede estar formado por varias piezas separadas estampadas o mecanizadas, que luego se unen con tornillos y adhesivos. La impresión 3D puede combinarlos en una sola pieza impresa, con ajustes a presión, pestañas de montaje y canales para cables integrados.
Menos piezas, menos sujetadores y menos superficies de unión significan menos puntos potenciales de falla. El ensamblaje se vuelve más confiable, las horas de mano de obra disminuyen y la cadena de suministro de un solo componente se acorta.
La fabricación aditiva puede crear estructuras internas que el moldeado y el mecanizado encuentran difíciles de lograr:
Canales de refrigeración internos que coinciden con precisión con la distribución del calor de los componentes electrónicos.
Estructuras de celosía livianas que mantienen la resistencia y al mismo tiempo reducen el uso de material entre un 40 % y un 60 %.
Rutas de flujo de aire optimizadas con transiciones curvas suaves que reducen la caída de presión
Estas estructuras internas aportan un mejor rendimiento térmico, un peso más ligero y una mejor eficiencia del flujo de aire. A los métodos de fabricación tradicionales les resulta difícil cumplir todos estos requisitos a la vez.

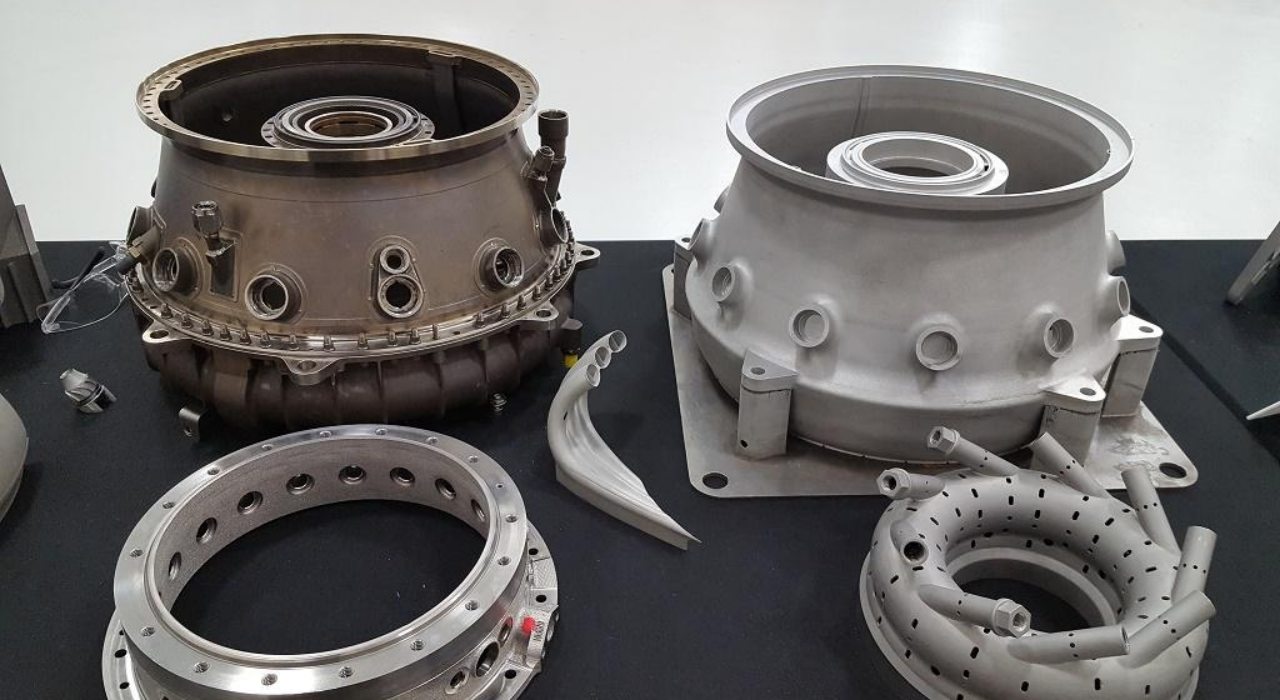

Las instalaciones de energía renovable suelen necesitar funcionar durante 20 o 30 años. Durante tanto tiempo, el fabricante original puede detener la producción, cambiar de línea de productos o incluso cerrar. No es raro esperar meses para obtener un soporte o carcasa de repuesto para un inversor que ha estado en uso durante más de diez años.
Al utilizar escaneo 3D o modelado CAD para recrear piezas antiguas, la fabricación aditiva puede producir piezas de repuesto funcionales. El tiempo de inactividad se reduce y los equipos viejos ya no tienen que depender de la cadena de suministro del fabricante original.
Las plantas fotovoltaicas en los desiertos, las instalaciones eólicas marinas y las estaciones de almacenamiento de energía en zonas remotas suelen estar lejos de los principales centros de fabricación. Enviar una pequeña pieza personalizada a estos lugares lleva mucho tiempo y cuesta mucho en logística.
La impresión 3D puede producir bajo demanda cerca del punto de uso. Los archivos de piezas digitales se envían a un punto de servicio de impresión cerca del sitio del proyecto y la pieza se puede fabricar en unos días. El tiempo de inactividad de los equipos se reduce considerablemente y los proyectos de energía remota pueden seguir funcionando.
Los equipos de energías renovables funcionan en entornos bastante extremos. Las piezas de energía solar están expuestas a la radiación ultravioleta a largo plazo y también deben soportar altas temperaturas superiores a 60°C. Las piezas de energía eólica tienen que hacer frente a la humedad, la niebla salina y las temperaturas bajo cero. Diferentes partes se enfrentan a diferentes entornos. El material de impresión también debe seleccionarse de acuerdo con el entorno específico en el que se encuentra la pieza.

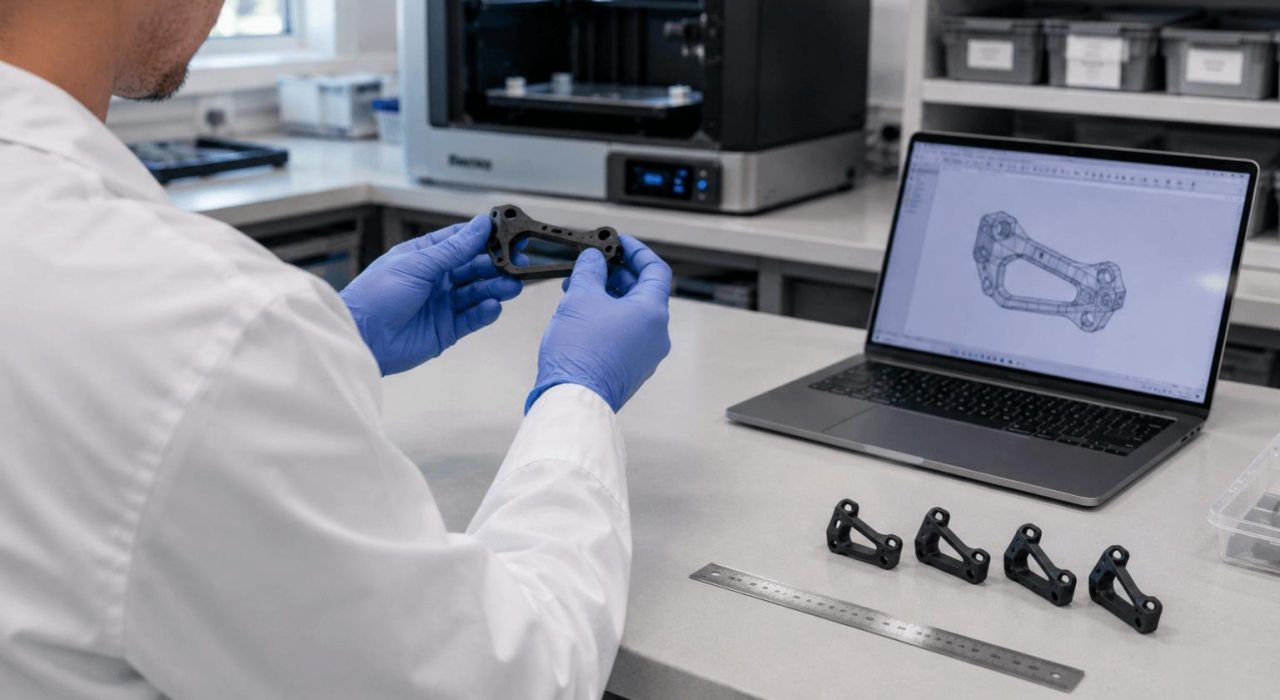

Aclare el nivel de carga, impacto y desgaste que debe soportar cada pieza. Una guía de cables dentro de una carcasa de batería tiene requisitos mecánicos completamente diferentes a los de un soporte estructural en un seguidor solar. Antes de elegir un proceso de impresión, también es necesario determinar los requisitos específicos de tolerancia dimensional, rugosidad de la superficie y vida a la fatiga en la aplicación.
La industria de las energías renovables tiene estándares estrictos en materia de retardo de llama, aislamiento eléctrico y certificación de materiales. Si una pieza forma parte de un conjunto eléctrico o funciona cerca de un sistema de alto voltaje, debe confirmar que el material de impresión 3D elegido cumple con los requisitos de clasificación de seguridad aplicables, como UL 94, clasificaciones de protección IP y cumplimiento de RoHS.
Sólo comprendiendo claramente el entorno de uso, los requisitos mecánicos y los requisitos reglamentarios se podrá elegir el proceso y el material correctos.
Factor | Impresión 3D | Fabricación Tradicional |
Complejidad del diseño | Tiene capacidad para crear cavidades internas, celosías y formas naturales. | Limitado por la construcción y los ángulos del dispositivo. |
Integración de piezas | Combina piezas en una sola operación de fabricación. | Considera la fabricación separada para cada componente. |
Estructuras ligeras | Utiliza optimización de topología y relleno de celosía. | La fabricación está limitada por la disponibilidad técnica. |
Requisito de herramientas | No requiere modelos ni accesorios. | Necesita moldes, matrices o arreglos CNC dedicados |
Cambios de diseño | Simplemente cambia el documento CAD y vuelve a imprimir. | La fabricación lleva varias semanas. |
Producción de alto volumen | Crea una producción efectiva en una pequeña cantidad. | Funciona mejor con lotes grandes (más de 10.000 artículos) |
Componentes específicos | Ideal para volúmenes de producción bajos y artículos complejos | Más efectivo para piezas hechas en masa |
Xunjie tiene más de 10 años de experiencia en impresión 3D, con capacidades de producción en SLA, SLS, MJF y SLM. Trabajamos con empresas de energía renovable para producir piezas funcionales como gabinetes, soportes, conductos de aire, estructuras de enfriamiento y herramientas de mantenimiento.
Ya sea que necesite prototipos rápidos durante el desarrollo del producto o piezas de uso final para la implementación en el sitio, nuestro equipo de ingeniería puede brindarle soporte. Bienvenido a contactarnos para discutir las necesidades de su aplicación y obtener una cotización.
1. ¿Pueden las piezas impresas en 3D resistir los nuevos equipos de energía para exteriores que requieren altos requisitos de materiales?
Depende del material y del postprocesamiento. Materiales como ASA, PC y nailon reforzado con fibra de carbono tienen buena resistencia a los rayos UV, resistencia a la temperatura y resistencia. Están bien para carcasas, soportes y cubiertas protectoras. Para la impresión de metales, se pueden utilizar aleaciones de aluminio y acero inoxidable directamente en conexiones de carga o áreas de alta temperatura. La clave es aplicar revestimiento o sellado antes de un uso prolongado en exteriores. Esto puede mejorar aún más la resistencia a la intemperie.
2. ¿Se pueden fabricar palas de turbinas eólicas con impresión 3D?
Las palas grandes de tamaño real todavía no son muy realistas en la actualidad. Esto está limitado principalmente por el tamaño, la resistencia y el costo. Pero la impresión 3D ya tiene muchas aplicaciones en el desarrollo de palas. Por ejemplo, imprimir modelos a escala para pruebas en túneles de viento, fabricar inserciones de moldes parciales, generadores de vórtices y aletas en las puntas de las palas. Estas piezas tienen pequeñas cantidades y formas especiales. La impresión 3D es muy adecuada para ellos.
3. ¿Cómo se compara el coste de las piezas impresas en 3D con el de las piezas mecanizadas en lotes pequeños?
Cuando la cantidad es inferior a 500 piezas, la impresión 3D ahorra la inversión en molde necesaria para el moldeo por inyección o la fundición a presión. Por lo tanto, tiene una ventaja de costos en la producción de prueba de prototipos, producción de lotes pequeños y piezas personalizadas para proyectos.
4. ¿Puede la impresión 3D combinar varias piezas en una, como un bloque hidráulico o un colector de fluido?
Por supuesto. Los bloques hidráulicos tradicionales requieren que se taladren muchos agujeros que se cruzan en el interior. Son difíciles de mecanizar y propensos a sufrir fugas. La impresión 3D puede diseñar canales conformes suaves e integrar múltiples puertos y asientos de válvulas en una sola pieza. Esto reduce los puntos de soldadura y los anillos de sellado, lo que proporciona una mayor confiabilidad general. Se utiliza en sistemas de control de paso de turbinas eólicas y circuitos hidráulicos solares térmicos. También se puede reducir el peso y el volumen.
